مع استمرار تطور صناعة الإلكترونيات نحو كثافة أعلى وتصغير الحجم، أصبحت عملية فصل لوحات الدوائر المطبوعة عملية حاسمة تؤثر على كل من الجودة والكفاءة في إنتاج تقنية التجميع السطحي (SMT) تتجه تصميمات لوحات الدوائر المطبوعة (PCB) نحو مزيد من الرقة والخفة، لا سيما في الإلكترونيات الاستهلاكية والاتصالات والتطبيقات عالية الموثوقية، مع تزايد استخدام لوحات بسماكة أقل من 0.8 مم. ويفرض هذا التوجه متطلبات أعلى على دقة التحكم وإدارة الإجهاد واتساق العمليات أثناء فصل اللوحات، مما يدفع التكنولوجيا نحو حلول معالجة أكثر تطوراً.

قيود أساليب فصل اللوحات التقليدية

من منظور تطبيقات صناعة تكنولوجيا التجميع السطحي الحالية، لا يزال فصل لوحات التوجيه الميكانيكي شائع الاستخدام في السوق. ويرتبط هذا ارتباطًا وثيقًا بـ لوحة الدوائر المطبوعة الخصائص الهيكلية: بالنسبة لعدد كبير من اللوحات القياسية التي يزيد سمكها عن 1 مم، يظل فصل اللوحات باستخدام جهاز التوجيه خيارًا مفضلًا من حيث نضج العملية، وتكلفة التصنيع، وسهولة التطبيق، كما أنه أكثر قبولًا في خطوط الإنتاج الحالية. مع ذلك، ومع استمرار توجه لوحات الدوائر المطبوعة نحو تصميمات أرق وأخف وزنًا وأعلى كثافة، تتضح بشكل متزايد محدودية فصل اللوحات باستخدام جهاز التوجيه القائم على التلامس الميكانيكي. ويبرز الإجهاد الميكانيكي الناتج أثناء فصل اللوحات، وتلوث الغبار، واختلافات اتساق الحواف الناتجة عن تآكل الأدوات، كعوامل محتملة تؤثر على إنتاجية خطوط التجميع السطحي (SMT) وموثوقيتها على المدى الطويل.

حلول يونغبول تكنولوجي المرنة لإزالة الألواح

في ضوء هذه العملية، تكنولوجيا يونغبول قام بتطويرها بشكل مستقل آلة فصل لوحات الدوائر المطبوعة بالليزر المدمجة LD-4 باستخدام تقنية القطع بالليزر بدون تلامس، صُمم هذا النظام خصيصًا لتلبية متطلبات فصل لوحات الدوائر المطبوعة الرقيقة عالية الدقة والمنخفضة الإجهاد. وهو مناسب للمنتجات ذات المتطلبات الصارمة فيما يتعلق بموثوقية وصلات اللحام وجودة الحواف وتناسقها، مثل الأجهزة الإلكترونية الاستهلاكية فائقة الرقة، ووحدات الإلكترونيات الدقيقة، وبعض المنتجات المتطورة. في هذه التطبيقات، لم يعد فصل اللوحات مجرد "فصل اللوحة"، بل أصبح يتعلق بإتمام العملية بطريقة مستقرة وقابلة للتحكم وعالية الجودة دون المساس بوصلات اللحام أو سلامة المكونات.

القيمة التطبيقية لتكنولوجيا يونغبول LD-4 آلة إزالة ألواح ثنائي الفينيل متعدد الكلور بالليزر المضمنة

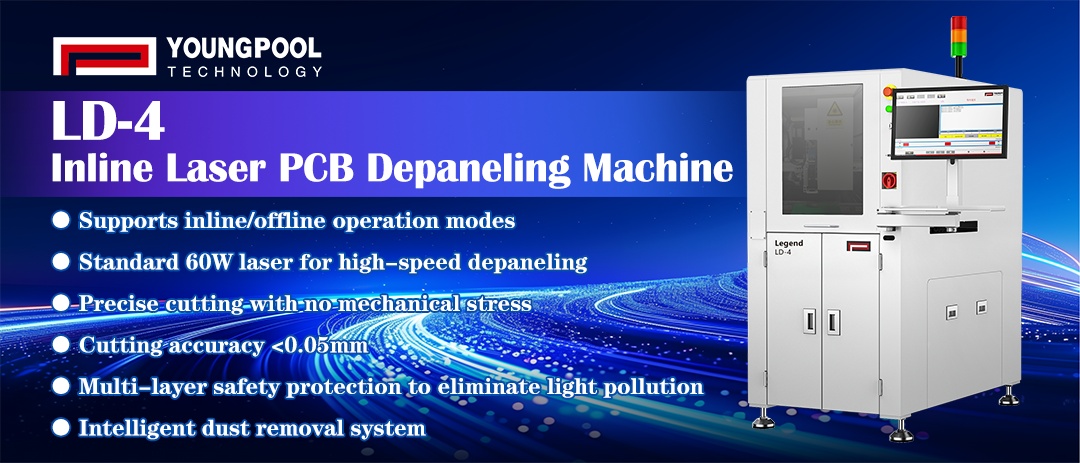

آلة فصل لوحات الدوائر المطبوعة بالليزر المدمجة LD-4 وهي مزودة بشكل قياسي بمصدر ليزر أخضر بقوة 60 واط. أثناء إزالة الألواح لا يتطلب النظام أي تلامس ميكانيكي، مما يقلل بشكل فعال من تأثير الإجهاد الميكانيكي على وصلات اللحام والمكونات ومسارات الدوائر. وبفضل قدرات المسح الجلفانومتري والبرمجة الرسومية، يستطيع النظام التعامل بكفاءة مع منحنيات فصل الألواح المعقدة مع الحفاظ على دقة القطع في حدود 0.05 مم. كما يعمل نظام ذكي لشفط الغبار على إزالة الحطام الناتج أثناء عملية فصل الألواح، مما يمنع تلوث المكونات البصرية ويضمن جودة خط الإنتاج. ويسهل تصميمه الميكانيكي المدمج وميزات الحماية المتعددة دمجه بسلاسة في خطوط الإنتاج الحالية، مما يتيح ترقية العمليات دون الحاجة إلى مساحة إضافية أو أعباء إدارية.

من حيث مرونة التطبيق، فإن آلة فصل لوحات الدوائر المطبوعة بالليزر المضمنة LD-4 يدعم الجهاز نمطي التشغيل المباشر وغير المباشر. بالنسبة للمصانع ذات الإنتاج المستقر وأوقات الدورة المحددة بوضوح، يتيح نمط التشغيل المباشر التكامل المباشر مع خطوط إنتاج تقنية التجميع السطحي (SMT)، مما يضمن سلاسة الانتقال بين العمليات السابقة واللاحقة. أما في بيئات الإنتاج ذات التنوع الكبير والكميات المنخفضة، فيوفر نمط التشغيل غير المباشر مرونة أكبر دون التأثير على وتيرة خط الإنتاج الرئيسي. يُمكّن هذا التصميم ثنائي النمط جهاز LD-4 من تلبية احتياجات العملاء ذوي أحجام الإنتاج المختلفة والنماذج التنظيمية المتنوعة.

القيمة الأساسية لآلة فصل لوحات الدوائر المطبوعة بالليزر المضمنة LD-4 تكمن أهمية تقنية يونغبول في قدرتها على تعزيز استقرار خطوط الإنتاج وضمان اتساق المنتجات. فبدلاً من مجرد السعي إلى "استبدال العمليات التقليدية"، تعالج يونغبول تحديات ترقيق لوحات الدوائر المطبوعة ودقتها وموثوقيتها في عملية فصلها ضمن التصنيع الإلكتروني الحديث، وذلك من خلال تقديم حلول ذكية أكثر مرونة وقابلية للتحكم مصممة خصيصاً لمنتجات محددة وقطاعات عملاء معينة. وبإدخال تقنية الليزر في عملية فصل اللوحات، تهدف يونغبول إلى مساعدة عملائها على تعزيز استقرار التصنيع خلال عمليات ترقية المنتجات وتطوير العمليات، مما يوفر دعماً قوياً لضمان تقديم منتجات إلكترونية عالية الجودة باستمرار.
