ماكينة توصيل SMT الأوتوماتيكية L-4
شهدت جميع عمليات التجميع السطحي (SMT) تطوراً مستمراً على مر السنين باستثناء عملية وصل بكرات المكونات. ولا تزال مسألة تحسين الكفاءة، ورفع جودة الوصلات، وتجنب وصلات المكونات الخاطئة، غير مطروحة بشكل كامل، وغالباً ما يتم تجاهلها.
تُلبّي آلة اللحام الذكية L-4 من YoungPool Technology، الحائزة على إشادة واسعة، جميع المتطلبات بكفاءة عالية! فهي لا تقتصر على تلبية احتياجات العملاء من حيث تكامل وظائف أنظمة إدارة التصنيع (MES)، بل تتميز أيضًا بسهولة التشغيل ودقة عالية واستقرار وموثوقية فائقة. تتمتع L-4 بدورة لحام قصيرة للغاية، وتحقق ممتاز من نسبة الخطأ في الوصلة (LCR)، ومعدل إنتاجية أولية (FPY) مرتفع جدًا، ما يجعلها متوافقة تمامًا مع مغذيات آلات التجميع من أي علامة تجارية، الأمر الذي يجعلها بلا شك أداة ذكية لا غنى عنها في صناعة تصنيع الإلكترونيات بتقنية التجميع السطحي (SMT) اليوم.
● يدعم عرض شريط المكونات 8 مم
● سمك شريط دعم المكونات من 0.25 إلى 1.25 مم
● يدعم الجيوب العميقة حتى 2.5 مم
● نسبة نجاح ممتازة تصل إلى 98%
● مزود بنظام رؤية ذكي قياسي
● التحقق الاختياري من قيمة LCR للمكثفات والمقاومات
● تصميم محاور X/Y/Z مستقلة للتحقق من نسبة الانحدار الخطي (LCR).
● مسبار قياس LCR قابل للتعديل التلقائي لأحجام المكونات من 01005 بوصة
● خاصية الكشف التلقائي عن الجيوب الفارغة مع محطات مقطوعة مسبقًا والتحقق من تباعد المكونات
● يعمل بشكل متواصل لمدة تصل إلى 12-16 ساعة بعد الشحن الكامل
● تكامل نظام إدارة عمليات التصنيع (MES) مع إمكانية الاتصال عبر شبكة Wi-Fi أو منفذ الشبكة المباشر
المواصفات الفنية
|
وصل الشريط نظام |
قابلية تكرار المحور السيني ( مم ) |
±0.01 |
|
قابلية تكرار المحور Y ( مم ) |
±0.02 |
|
|
دقة تحديد موضع الشريط ( مم ) |
±0.2 |
|
|
معلومات عن شريط المكونات |
عرض شريط المكون ( مم ) |
8 |
|
تباعد المكونات ( مم ) |
2/4 |
|
|
أقصى عرض لجيب المكون. ( مم ) |
4.1 |
|
|
سمك شريط المكون ( مم ) |
ورق 0.25~1.25، شريط منقوش 0.25~2.5
|
|
|
نظام النقل |
ارتفاع الناقل ( مم ) |
930±15 |
|
جهاز إعادة اللف |
ذراع إعادة اللف |
ذراع لف قياسي واحد، ذراعان لف اختياريان |
|
حجم البكرة ( مم ) |
أقصى قطر 380 ، اختياري Ø500 |
|
|
أقصى حمولة ( كيلوغرام ) |
الحد الأقصى 20 |
|
|
الوضع المُفكَّك |
كاميرا الباركود مثبتة على ذراع إعادة اللف
|
خياري |
|
|
|
|
|
معدل التوصيل |
زمن الدورة (ثانية) |
≤7S ( لا يشمل ذلك وقت اختبار LCR ووقت التغذية اليدوية ) |
|
قدرة التوصيل |
وصل FPY |
98% |
|
فجوة التوصيل ( مم ) |
0.1±25% |
|
|
الحد الأدنى لطول شريط المكون ( مم ) |
140 |
|
|
التحكم في البرمجيات |
تحديد تباعد المكونات تلقائيًا |
معيار |
|
مقارنة أحجام المكونات |
معيار |
|
|
معالج استيراد قائمة المواد |
معيار |
|
|
التعرف الضوئي على الأحرف |
خياري |
|
|
نسبة الانحدار الخطي |
دقة القياس |
±0.05% |
|
نطاق القياس |
ل ":" 0 ميكروهنري - 1000 ميكروهنري ، ج ":" 0 بيكوفاراد - 20 ملي فاراد ، R ":" 0Ω-20MΩ |
|
|
طريقة القياس |
قيمة القياس من الجانبين |
|
|
نسبة النجاح في الاختبار |
95% ( المكون 01005 ) |
|
|
كهرباء |
وضع إمداد الطاقة |
بطارية ليثيوم 24 فولت تيار مستمر 50 أمبير |
|
مدة تشغيل البطارية (عند الشحن الكامل) ( ح ) |
12-16 |
|
|
قوة ( دبليو ) |
الحد الأقصى 120 |
|
|
مرافق متطلبات |
وزن ( كجم ) |
87 |
|
البعد المرجعي ( مم ) |
540 (عرض) × 517 (طول) × 1455 (ارتفاع) |
|
|
تكوينات أخرى اختياري |
تخصيص نظام إدارة التصنيع، طابعة الباركود، وظيفة إيقاف بكرات المكونات، وظيفة مستشعر السرعة الدورانية، وظيفة منع الأخطاء لذراع إعادة اللف، وظيفة قياس الارتفاع بالليزر، جهاز الإرجاع التلقائي، مصدر طاقة مباشر، شحن لاسلكي، منصة الحركة، منصة الحركة الثقيلة. |
|
رسومات توضيحية لنظام التوصيل التلقائي

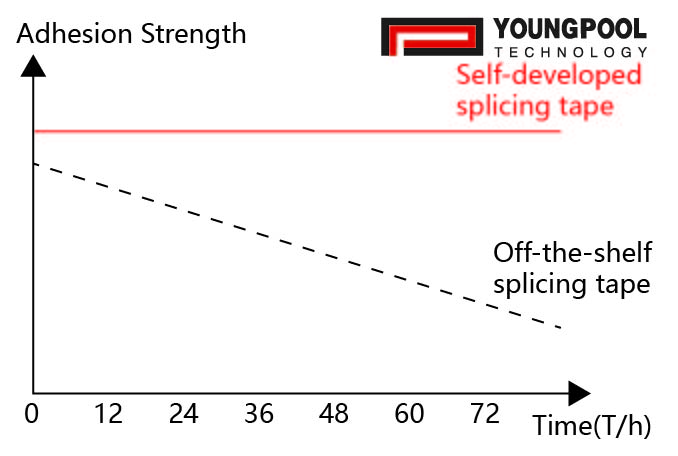

[خصائص الشريط]

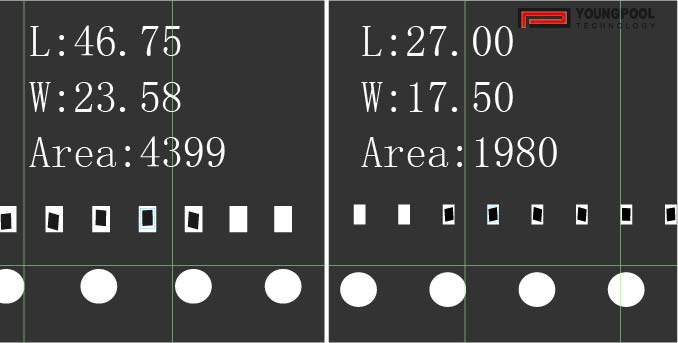

[التعرف على حجم المكونات]

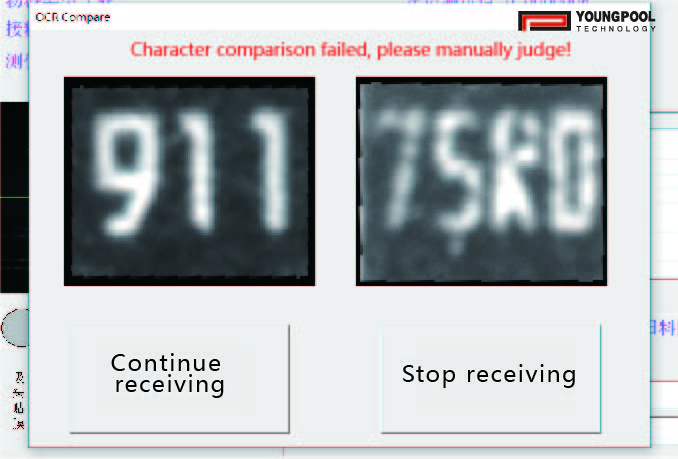

[OCR]
[تصميم الحركة المستقلة: أنظمة الرؤية]

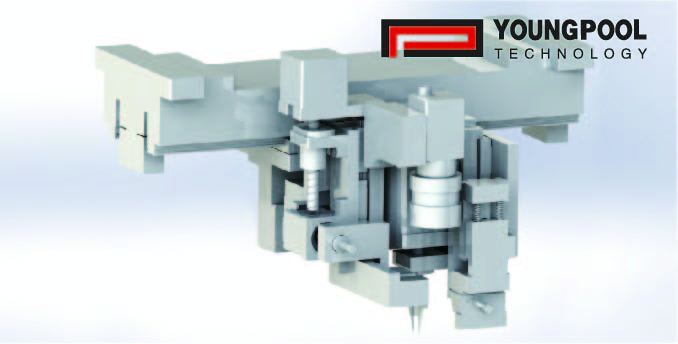

جهاز قياس LCR، جهاز توصيل الشريط.

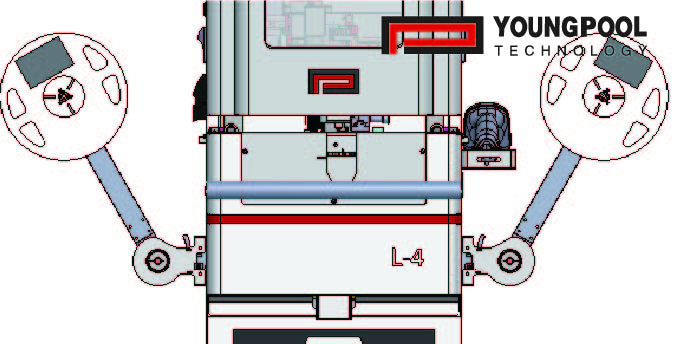

[إعادة لف مزدوجة] الأسلحة ]

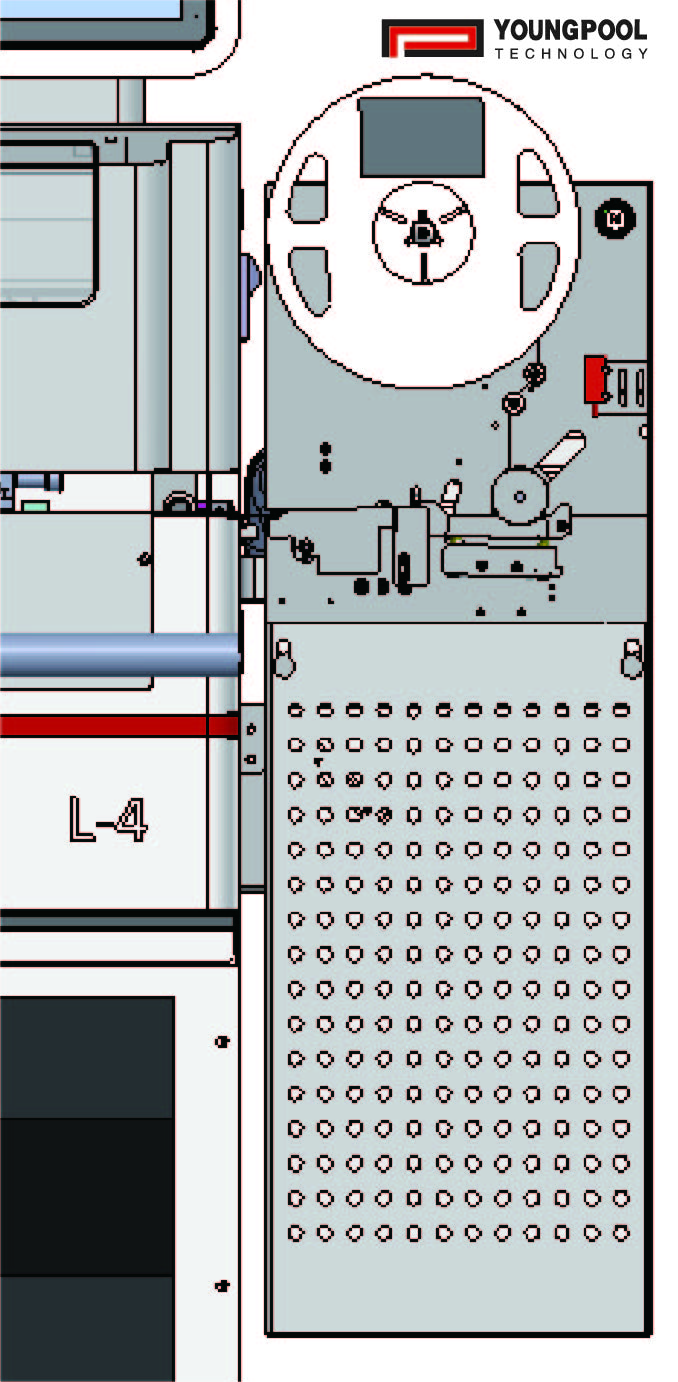

[ملحق عكس البكرة التلقائي]

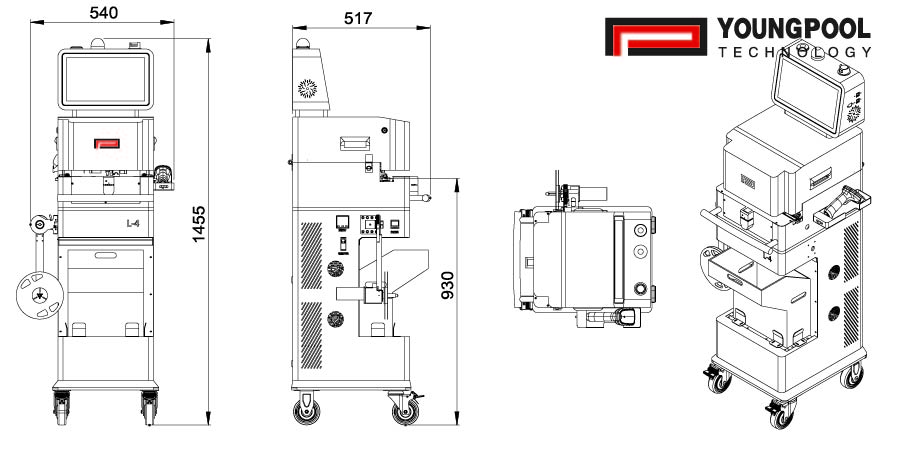

أبعاد آلة التوصيل
● نُشر في فبراير 202 4 جميع الحقوق محفوظة
● جميع المواصفات قابلة للتغيير نتيجة للتطورات أو التحسينات التقنية. للاستفسار عن منتجاتنا، يرجى الاتصال بشركة يونغبول تكنولوجي ( shicx @youngpool.com) أو ممثلنا المحلي (ممثلينا)
