ماكينة الوسم بالليزر الأوتوماتيكية M-900 بتقنية SMT
ماكينة الوسم بالليزر الأوتوماتيكية M-900 بتقنية SMT يكون آلة طباعة أوتوماتيكية بالكامل عبر الإنترنت. إنها معدات احترافية لطباعة الرموز أحادية الأبعاد، ورموز الاستجابة السريعة، والنصوص، والرموز، أو الرسومات على سطح لوحة الدوائر المطبوعة.
●
إنشاء رموز أحادية وثنائية الأبعاد عالية الجودة، ونصوص، وشعارات، وأحرف ضوئية، وما إلى ذلك
●
تتوفر 4 أنواع من الليزر (ثاني أكسيد الكربون، والأشعة فوق البنفسجية، والضوء الأخضر، والألياف) لتحقيق الأداء الأمثل
●
يدعم تكوين الرأس المزدوج العلوي والسفلي لمزيد من المرونة والإنتاجية
●
تكوين قياسي بكاميرتين، قراءة ووضع علامات متزامنة لتحسين
الإنتاجية والجودة
●
مزود بخاصية كشف الأبخرة
●
حاوية أمان مزودة بمفاتيح تعشيق تمنع تلوث أرضية المصنع
●

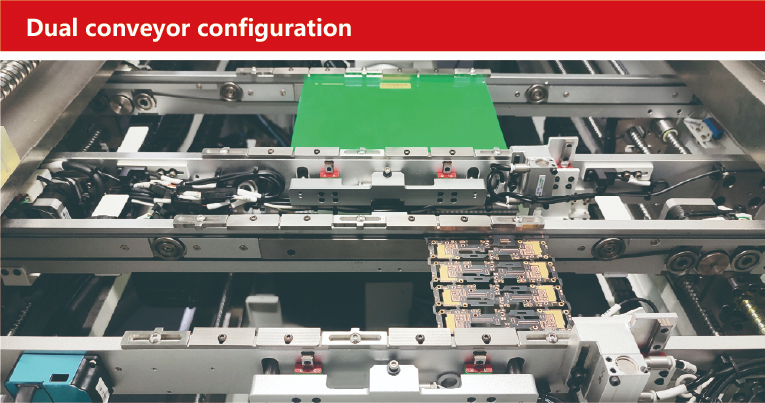

تكوين ناقل مزدوج اختياري لزيادة الإنتاجية ومرونة أكبر
●
محور Z اختياري لمزيد من المرونة في وضع العلامات على ارتفاعات الأجزاء المختلفة
●
يأتي جامع الغبار المنفصل بشكل قياسي
●
كفاءة عالية، علامات عالية الجودة، سهولة الصيانة
المواصفات الفنية
رقم الموديل
M2-900L
M2-940L
M2-945L
M2-960L
نوع الليزر
ثاني أكسيد الكربون
الأشعة فوق البنفسجية
أخضر
الفيبر
طول الموجة
10.6 (ميكرومتر)
355 (نانومتر)
532 (نانومتر)
1064 (نانومتر)
قدرة خرج الليزر (واط)
5/10
5/10
5/10
10/20/30
قطر بقعة الليزر (ميكرومتر)
80، 110، 140
15
سرعة المسح (مم/ث)
6000
5000
قابلية التكرار (ميكرومتر)
±20
الخلوص العلوي للوحة الدوائر المطبوعة (مم)
25
الخلوص السفلي للوحة الدوائر المطبوعة (مم)
20
ارتفاع الناقل (مم)
900±50
قارئ الباركود
الكشف عبر الإنترنت باستخدام CCD
نوع الباركود
رموز RSS أحادية وثنائية الأبعاد، أرقام، نصوص، رسومات
المواد القابلة للتطبيق
الراتنج والمطاط والبلاستيك والورق
الراتنج، والمطاط، والبلاستيك، والورق، والمعادن
سمك لوحة الدوائر المطبوعة / الركيزة (مم)
0.2 ~ 6
الحد الأدنى لحجم لوحة الدوائر المطبوعة (مم)
50 × 50
أقصى حجم للوحة الدوائر المطبوعة (مم)
ناقل مفرد
":"
750 (س) × 580 (ص) مع فليبر قياسي
":"
480 (س) × 460 (ص) مع زعانف اختيارية
":"
510(X) x 460(Y)
مساحة وضع العلامات على ناقل واحد (مم)
الجانب العلوي: 530 (س) × 580 (ص)
الجانب العلوي: 500 (س) × 580 (ص)
الجانب العلوي: 530 (س) × 580 (ص)
الجانب السفلي: 510 (س) × 580 (ص)
الجانب السفلي: 480 (س) × 580 (ص)
الجانب السفلي: 510 (س) × 580 (ص)
مع الزعانف: 480 (س) × 450 (ص)
مساحة وضع العلامات على الناقل المزدوج (مم)
الجانب العلوي: 480 (س) × 260 (ص)
الجانب العلوي: 420 (س) × 260 (ص)
الجانب العلوي: 450 (س) × 260 (ص)
الجانب السفلي: 400 (س) × 260 (ص)
الجانب السفلي: 350 (س) × 260 (ص)
الجانب السفلي: 380 (س) × 260 (ص)
ناقل مزدوج
خيار
ضبط المحور Z التلقائي
خيار
لوحة تقليب مدمجة
اختياري (غير متوافق مع خيار الرأس المزدوج)
كاميرا ذات مجال رؤية واسع
خيار
التعرف الذكي
خيار
مجمع غبار عالي الكفاءة
خيار
مصدر ضوء ليزر مزدوج (رأس مزدوج، يُشار إليه بـ DH في رقم الطراز).
اختياري (غير متوافق مع نظام تقليب الألواح المدمج)
نوع التبريد
التبريد الهوائي
التبريد بالهواء / التبريد بالماء
التبريد الهوائي
مزود الطاقة
220 فولت / أحادي الطور / 50 هرتز / 8 أمبير
ضغط الهواء (بار)
6
الوزن (كجم)
حوالي 1000
الأبعاد (مم)
1100 (عرض) × 1675 (عمق) × 1535 (ارتفاع)

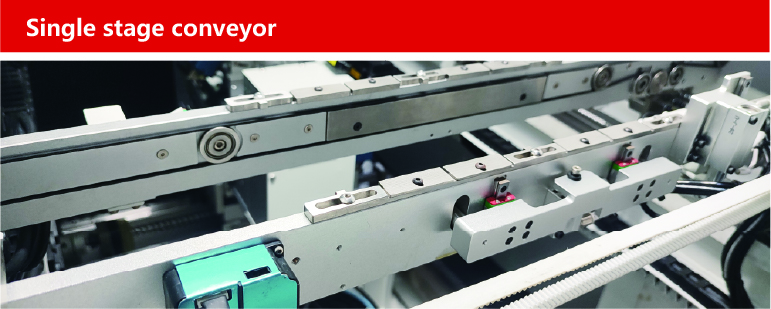

ناقل أحادي المرحلة

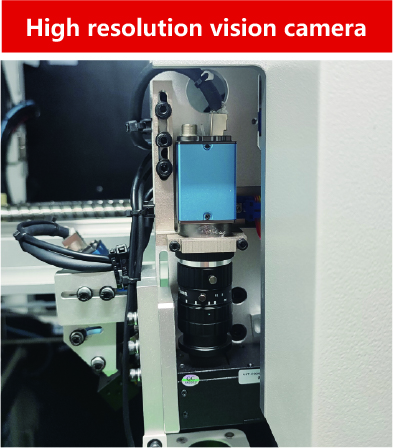

كاميرا رؤية عالية الدقة

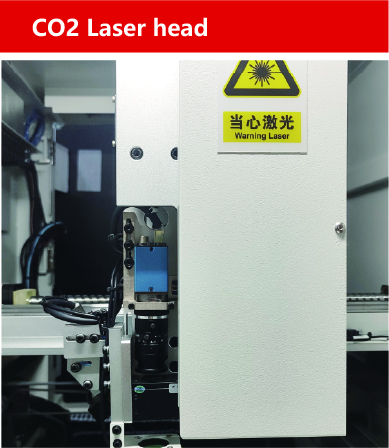

CO 2 رأس الليزر

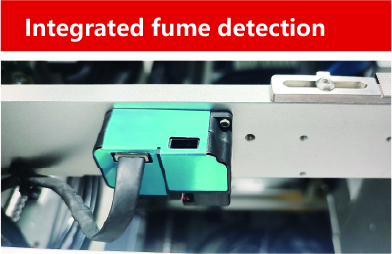

نظام الكشف المتكامل عن الأبخرة

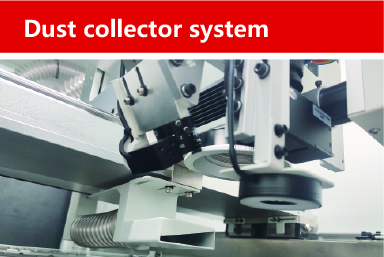

نظام تجميع الغبار

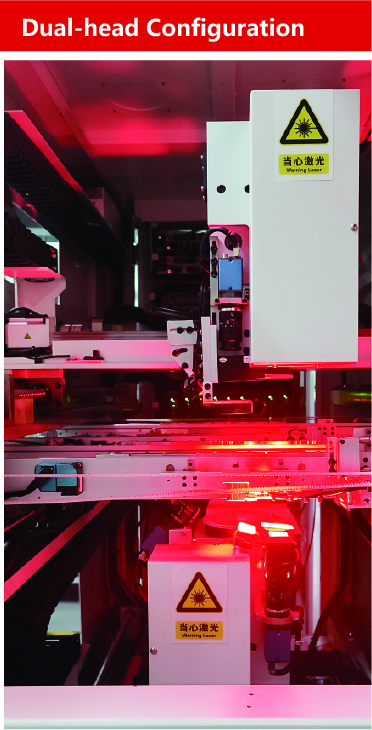

تكوين برأسين
شبكة IPv6 مدعومة
